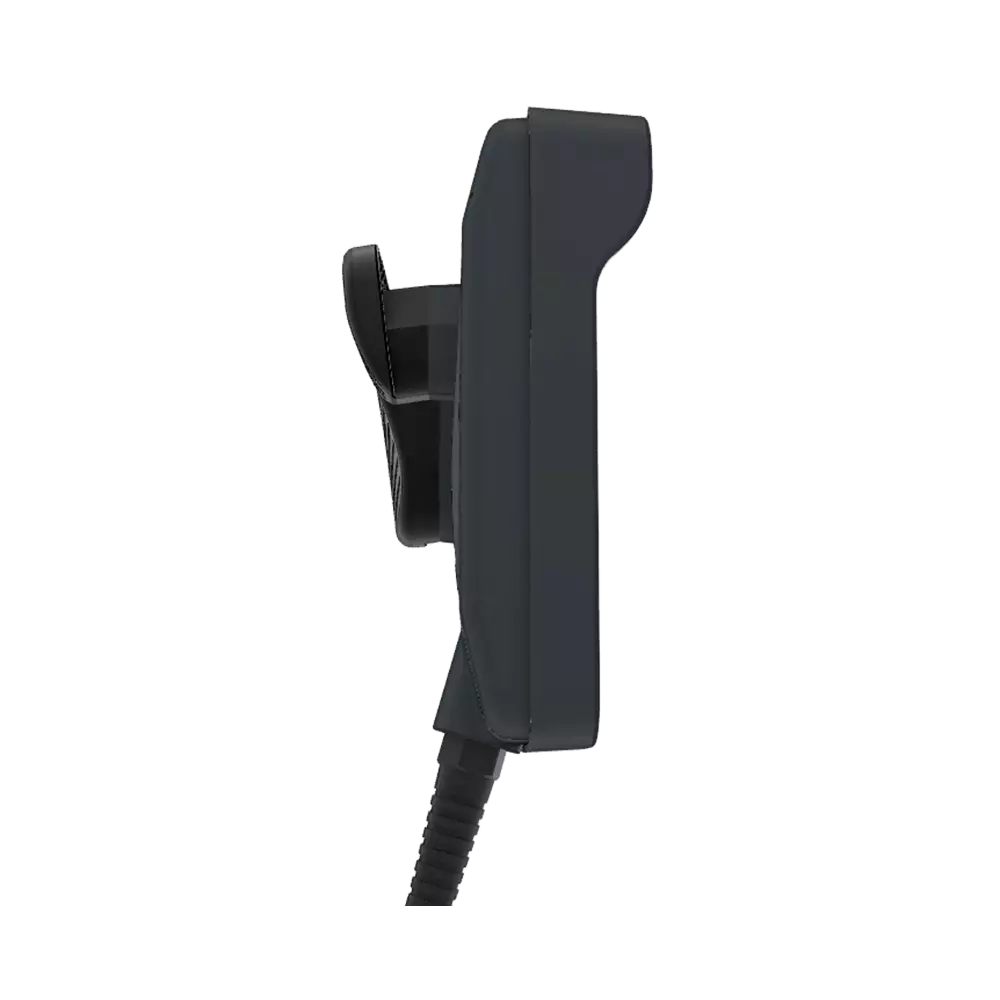

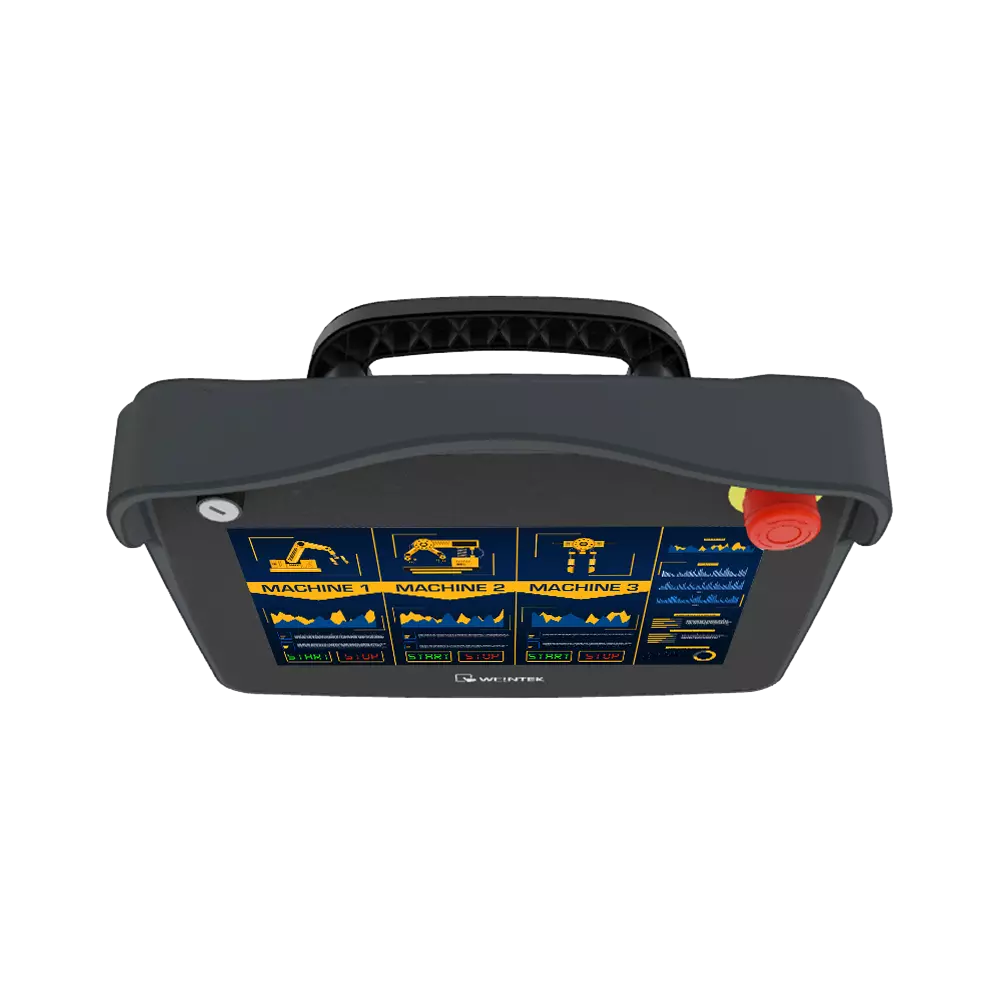

IHM Mobile avec Boutons de commande
Réf. cMT3106XM06Cette nouvelle IHM innovante offre portabilité et sécurité pour vos applications dans un rayon de 6 mètres (existe en version 10 mètres cMT3106XM10).
Description

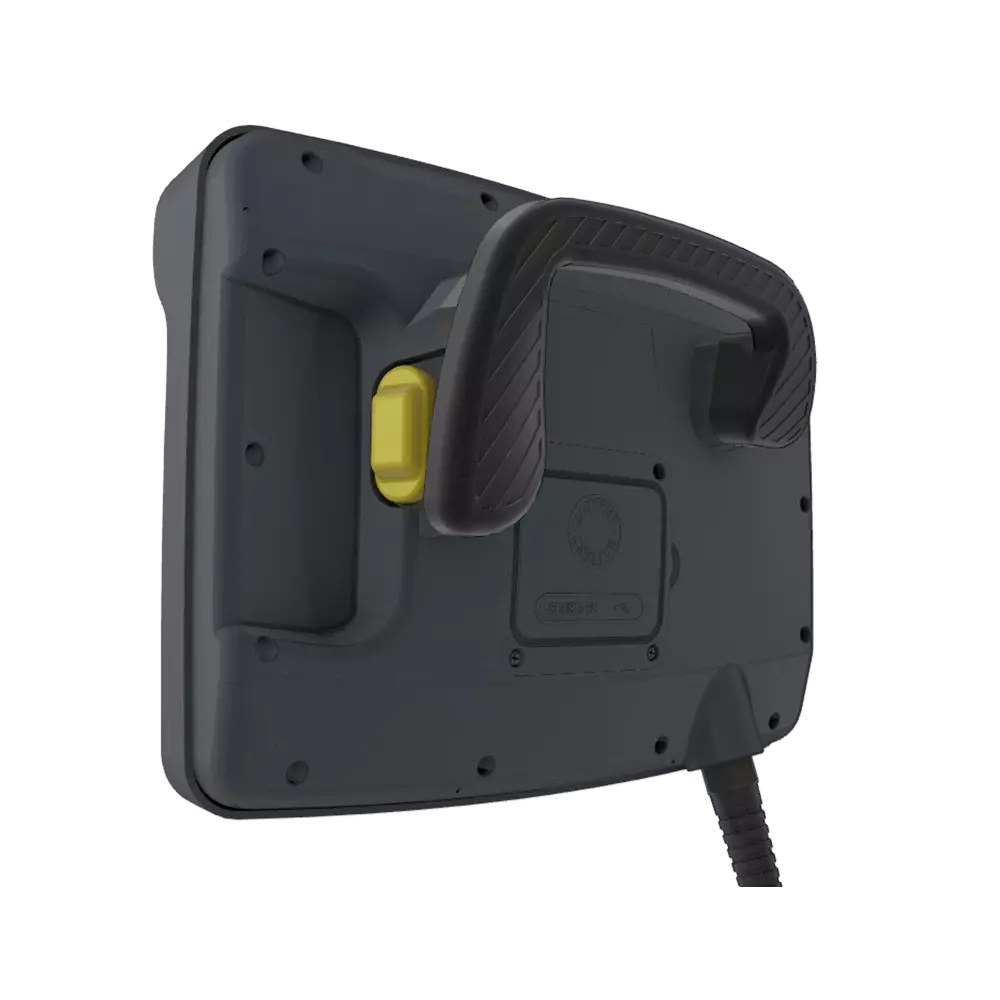

Cette nouvelle IHM innovante offre portabilité et sécurité pour vos applications dans un rayon de 6 mètres (existe en version 10 mètres cMT3106XM10). Les opérateurs peuvent se déplacer librement pour afficher les données et contrôler les équipements de l’installation, améliorant ainsi l’efficacité et le confort de leur poste. Une poignée arrière ergonomique permet une manipulation confortable et réduit la fatigue lors des tâches prolongées. 1 x Bouton d'Arrêt d'Urgence, 1 x Key-switch Montage à l’extérieur de l’armoire de commande. Intègre toutes les connexions. Montage à l’extérieur de l’armoire de commande ou Mural. Intègre toutes les connexions. 1 x Interrupteur "Homme-mort" 3 positions
Spécifications Techniques
| Mobilité | Jusqu'à 6m (existe en version 10m) |
|---|---|
| Boutons de commande | 1 x Bouton d'Arrêt d'Urgence, 1 x Key-switch |
| Sécurité "homme-mort" | Interrupteur 3 positions |
| Connectivité | Plus de 400 drivers disponibles |
| Logiciel EasyBuilder PRO | gratuit (sous Windows) |
| Licence de programmation API | CODESYS en option |
| cMT-XMBC - Boîtier compact | Montage à l’extérieur de l’armoire de commande. Intègre toutes les connexions. |
| cMT-XMBS - Boîtier standard | Montage à l’extérieur de l’armoire de commande ou Mural. Intègre toutes les connexions. |
| Ecran | 10.1" |
| Résolution | 1024 x 600 |
| Luminosité | 350 cd/m² |
| Contraste | 1000 : 1 |
| Angle de vision | 89°/89°/89°/89° |
| Technologie tactile | Résistif |
| Nombre de couleurs | 16.7M |
| Taille de l'écran | 218 x 137 mm |
| Processeur | Quad Core RISC |
| Mémoire RAM | 1 Go |
| Logiciel (protocole) | EasyBuilder Pro v6.10.01.465 |
| RTC (horloge) | Oui |
| Isolateur integré | Oui |
| Ethernet | 1 x Ethernet 10/100 Mbps (Base-T) |
| USB | 1 x USB 2.0 |
| Série | Connecteur A : COM2 RS485 (2/4F) |
| Boutons | 1 x Bouton Arrêt d'Urgence 1 x Interrupteur "Homme-mort" 3 positions 1 x Key switch |
| Face avant | ABS étanche IP66 |
| Résistance électrique | 500 Vac (1 minute) |
| Fixation | Support pour montage mural |
| Carte mère | Tropicalisée |
| Isolation | Excède 50 MΩ à 500 VCC |
| Etanchéité | IP65 |
| Dimensions | 302.7 x 240 x 116.8 mm |
| Poids | 1.6 Kg |
| Alimentation | 24 Vcc ±20% |
| Consommation | 0.48A@24Vcc |
| Ventilateur | Sans ventilateur |
| T° fonctionnement | 0°C~50°C |
| T° stockage | -20°C~+60°C |
| Humidité | 10~90% à 40°C (sans condensation) |
| Mémoire flash | 4 Go |
| Isolateur intégré | Oui |
| Altitude (pression d'air) | Sous 3000 mètres (70.1kPa) |
| Modèle | cMT3106XM06 |
| Type | IHM Mobile avec Boutons de commande |
| Taille écran (po) | 10.1 |
| Technologie écran | WVA |
| Taille écran tactile (mm) | 218 x 137 |
| RAM (Go) | 1 |
| Flash (Go) | 4 |
| Horloge temps réel | Oui |
| SD (SD/SDHC) | 1 x slot |
| Logiciel | EasyBuilder Pro v6.10.01 |
| Température fonctionnement (°C) | 0~50 |
| Température stockage (°C) | -20~+60 |
| Résistance vibrations (2G 30 min) | 10 à 25 Hz |
| Altitude (mètres) | Sous 3000 |
| Résistance chutes (m) | 1.2 |
| Certifications | CE |
| Protection face avant | IP65 |
| Construction (boîtier) | ABS |
| Longueur câble (mètres) | 6 |
| Résistance isolation (1 minute) | 500 VAC |
| Bouton E-Stop contacts | 2 x contacts normalement fermés |
| Bouton E-Stop tension (Vcc) | 30 |
| Bouton E-Stop courant (mA) | 500 |
| Bouton Activation contacts | 2 x contacts normalement fermés |
| Bouton Activation tension (Vcc) | 30 |
| Bouton Activation courant (mA) | 500 |
| Contact inverseur | 1 x contact inverseur |
| Contact inverseur tension (Vcc) | 24 |
| Contact inverseur courant (mA) | 500 |
